» Temporizadores multifunção (12 funções)
Tipo: JTM e DTM
Introdução
Ampliando sua linha de fabricação de temporizadores eletrônicos a Digimec lança no mercado os tipos JTM e DTM microprocessados, multifunção, multiescalas, para aplicações industriais onde um só aparelho pode ser aplicado em funções diversas. Montados em caixas plásticas de forma compacta e robusta , fixação interna em fundo de paineis por meio de trilhos DIN 46777 ou por parafusos mediante adaptador opcional.
APLICAÇÕES
Por se tratar de aparelho múltiplo com dois relés de saída, podem ser aplicados nas funções : retardo na energização (com arranjo de contatos), impulso, estrela-triângulo, cíclicos e retardo na desenergização e biestável com comando externo, mediante a combinação de jumpers em seus terminais e seleção de função através de uma chave seletora em seu frontal, seleciona-se a base de tempo desejado em segundos, minutos ou hora. Os tempos desejados são ajustados também no frontal por meio de um potenciômetro com escala graduada.
Ajustes frontais
| Base de tempo |
| Ajustes possíveis |
| Pos. | Fim de Escala | Ajuste de Escala | 1 seg | 10 seg | 30 seg | 1 min | 10 min | 30 min | 1 hora |
| 1 | 1 seg | mínimo | 0,05 | 0,2 | 0,5 | 0,6 | 10seg | 30seg | 1min |
| 2 | 10 seg | 1 | 0,1 | 1 | 3 | 0,1 | 1 | 3 | 0,1 |
| 3 | 30 seg | 2 | 0,2 | 2 | 6 | 0,2 | 2 | 6 | 0,2 |
| 4 | 1 min | 3 | 0,3 | 3 | 9 | 0,3 | 3 | 9 | 0,3 |
| 5 | 10 min | 4 | 0,4 | 4 | 12 | 0,4 | 4 | 12 | 0,4 |
| 6 | 30 min | 5 | 0,5 | 5 | 15 | 0,5 | 5 | 15 | 0,5 |
| 7 | 1 hora | 6 | 0,6 | 6 | 18 | 0,6 | 6 | 18 | 0,6 |
| 7 | 0,7 | 7 | 21 | 0,7 | 7 | 21 | 0,7 | ||
| 8 | 0,8 | 8 | 24 | 0,8 | 8 | 24 | 0,8 | ||
| 9 | 0,9 | 9 | 27 | 0,9 | 9 | 27 | 0,9 | ||
| 10 | 1,0 | 10 | 30 | 1,0 | 10 | 30 | 1,0 |

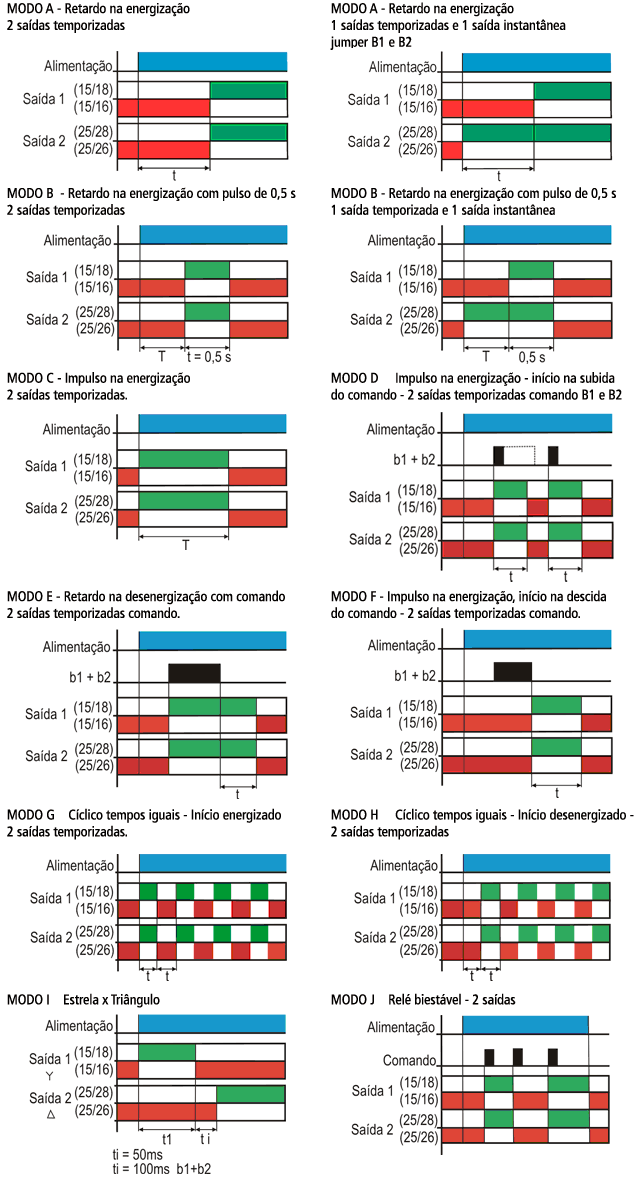

Diagrama(s) de funcionamento
Diagrama(s) de ligação
Dados técnicos
| Alimentação (+10% -15%) | 48 - 250 Vca / Vcc e 24 Vca / Vcc |
| 50 - 60 Hz | |
| Escalas selecionáveis | 0,05 seg a 1 h |
| Consumo | 3 VA |
| Saídas 2 relés reversíveis 5 A máx | 250Vca carga resistiva |
| Vida útil dos contatos | Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 100.000 operações |
| Repetibilidade | 2% fim de escala |
| Histerese | <2% fim de escala |
| Tempo mínimo de reinicialização | 100 ms |
| Temperatura ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a +60°C |
| Umidade relativa | 20 a 90% sem condensação |
| Grau de proteção da caixa | IP 51 |
| Grau de proteção nos terminais | IP 20 |
| Material da caixa | Termoplástico |
| Capacidade dos terminais | Fio: 2,5 mm² Cabo:2,5 mm² Condutor com terminal: 2,5 mm² Torque de aperto:0,5 a 0,6 Nm |
Dimensões (mm)
