» Temporizadores com retardo na desenergização

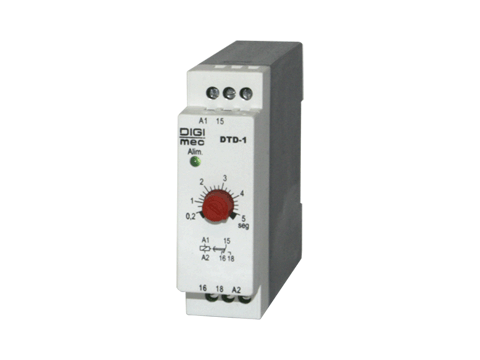

Tipo: DTD-1 / 11 e MTD-1 / 11
Introdução
Os temporizadores eletrônicos com “RETARDO NA DESENERGIZAÇÃO” da Digimec são aparelhos projetados para aplicações industriais onde qualidade, confiabilidade, robustez e baixo custo são requisitos fundamentais.
Esta família de temporizadores é constituída de aparelhos para montagem interna em painéis. Os aparelhos são fixados através de trilho DIN 46277 ou por parafusos. Fabricados em diversas escalas e tensões.
Funcionamento
Os temporizadores com a função “RETARDO NA DESENERGIZAÇÃO” comutam seu(s) contato(s) de saída para a posição de trabalho quando o aparelho é energizado (DTD-1, MTD-1 e MTD-11) ou no fechamento de um contato auxiliar (DTD-7, MTD-7, MTD-77, FTD-7, STD-7 e CTD-7). Os mesmos retornam para a posição de repouso após o intervalo de tempo (t1) selecionado em sua escala, contado a partir da desenergização do mesmo ou da abertura do contato auxiliar.

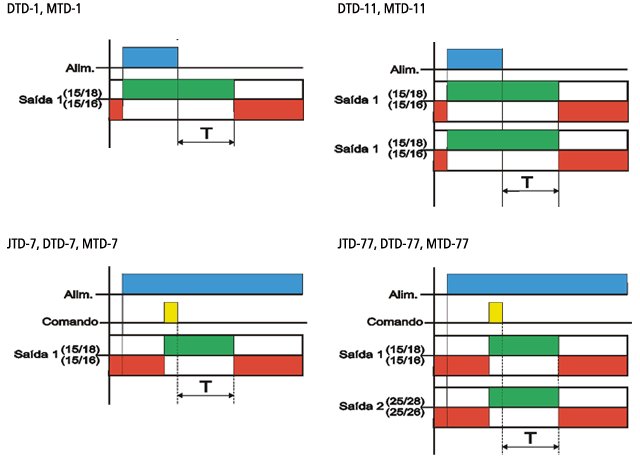

Diagrama(s) de funcionamento

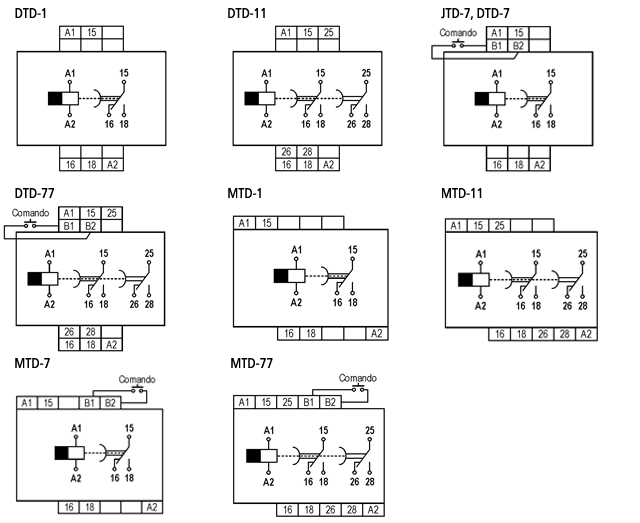

Diagrama(s) de ligação
Dados técnicos
| Alimentação (-15% +10%)) | 12, 24, 48 Vcc / 24 ,48, 110, 220 Vca (outros sob consulta) |
| Frequência da rede | 50 - 60 Hz |
| Consumo | 3 VA (aproximadamente) |
| Escalas(especificar) | 0,5 - 1,5 - 3 - 6 - 15 - 30 - 60 - 120 - 180 - 300 seg |
| Precisão da escala | 6% fim de escala (a 25ºC) |
| Repetibilidade | 2% fim de escala (a 25ºC) |
| Histerese | <2% fim de escala (a 25ºC) |
| Tempo mínimo de reinicialização | 100 ms |
| Relé de saída | 5 Amp 250Vac Max. carga resistiva – reversível |
| Material dos contatos | AgCdO |
| Vida útil dos contatos | Mecânica (sem carga): 10.000.000 operações Elétrica (com carga resistiva): 1.000.000 operações |
| Temperatura ambiente | De trabalho: 0 a 50°C De armazenamento: -10 a 60°C |
| Umidade relativa de trabalho | 20 a 90% sem condensação |
| Material da caixa | Termoplástico |
| Grau de proteção da caixa | IP 51 |
| Grau de proteção nos terminais | IP 20 |
| Capacidade dos terminais | Fio: 2,5 mm² Condutor com terminal 2,5 mm² Cabo: 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm |
| Fixação | Trilho DIN 35 mm ou parafuso (com uso de acessório para caixa J e D) |

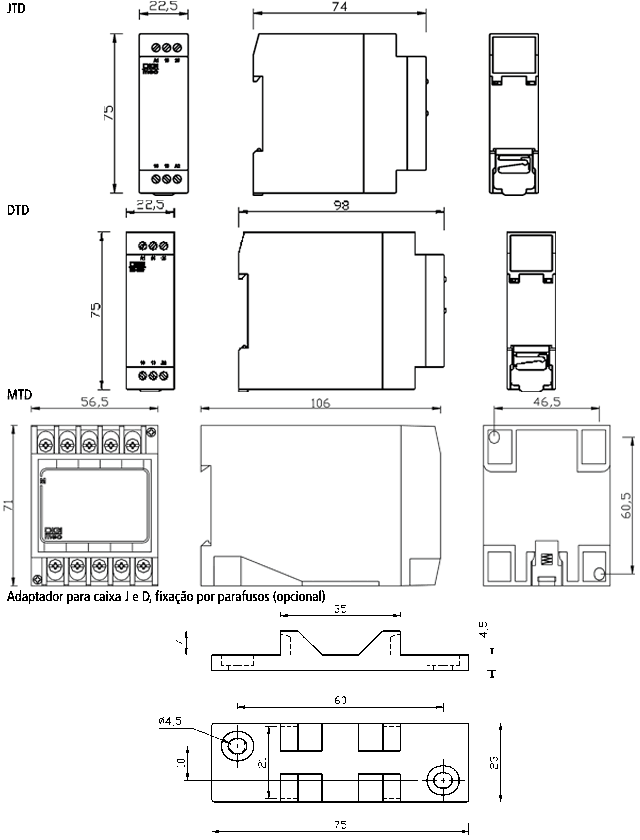

Dimensões (mm)
