Tipo: SÉRIE EK
Introdução

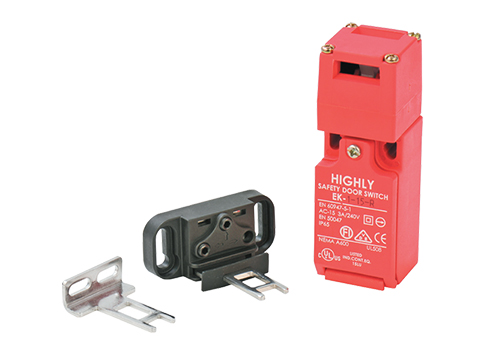

A série EK é um interruptor de bloqueio de segurança que funciona com um atuador em forma de lingueta (chave), projetada para ser colocada na extremidade de portas de painéis sejam de correr, articuladas ou de levantar.
Com orifícios de entrada em duas posições e cabeçote giratório, a versátil série EK, oferece até 8 posições de montagens diferentes. O funcionamento é obtido por meio de uma chave de perfil especial em aço inox, para ser montada na porta de acesso ao painel. Esta chave é fornecida no modelo reto (opcional).
A pedida pode ser fornecida no modelo 90°, isto é uma chave com uma dobra em 90° para facilitar a fixação (especificar).
Fornecida com dois contatos NF a série EK possui grau de proteção IP 65 e entrada para prensa cabo com rosca PG 13,5.
Dados técnicos
| Normas | EN60947-5-1, UL508, EN50047, EN1088 |
| Certificações | cULus, TUV e CE (para todas as diretrizes aplicáveis) |
| Operação de ruptura | positiva Contatos NF |
| Corrente mínima | 5 mA máxima de 5Vcc |
| Corrente térmica | 10 A |
| Tensão nominal de isolação | 600Vca |
| Resistência de isolação | 100000x10³ ohm min (500Vcc) |
| Resistência dos contatos | 25x10 ?³ ohm máx (inicial) |
| Material da caixa | PBT + FB |
| Temperatura de trabalho | -25 a 80°C |
| Proteção contra choque elétrico | Classe II (dupla isolação) |
| Vida útil dos contatos Mecânica: | 10.000.000 |
| Vida útil das operações Elétrica: | 150.000 |
| Fixação | Por parafusos (2xM4) |
| Material do atuador | Aço Inox |
| Frequência máxima de comutação | 2 operações por segundo |
| Grau de proteção da caixa | IP 65 |
